Réussir l’incorporation plomberie dans un chantier exige une maîtrise absolue des normes en vigueur, sous peine de complications techniques et légales lourdes de conséquences. Le respect rigoureux du DTU 60.1 est la clé pour garantir sécurité, pérennité et confort dans les installations sanitaires. Ce cadre, loin d’être une simple formalité administrative, structure chaque étape, du choix des matériaux au dimensionnement des canalisations, jusqu’à la ventilation et la maintenance. Ignorer ces règles expose à des erreurs courantes comme des reflux, engorgements ou dégradations prématurées. Ce guide décortique les règles techniques et les meilleures pratiques à adopter pour sécuriser vos chantiers plomberie et éviter des surcoûts liés aux réparations imprévues.
L’article en bref
Maîtriser les règles d’incorporation plomberie assure une installation sanitaire conforme et durable. Adopter des pratiques rigoureuses évite erreurs coûteuses et garantit sécurité chantier.
- Respect strict des normes DTU 60.1 : Cadre obligatoire pour installation sanitaire efficace et sécurisée
- Choix judicieux des matériaux : Impact direct sur la durabilité et conformité des réseaux
- Dimensionnement précis des canalisations : Évite stagnations et reflux, optimise le débit
- Ventilation et maintenance adaptées : Préservent l’étanchéité et préviennent les mauvaises odeurs
Suivre ces règles, c’est investir dans la fiabilité et la sécurité à long terme du chantier plomberie.

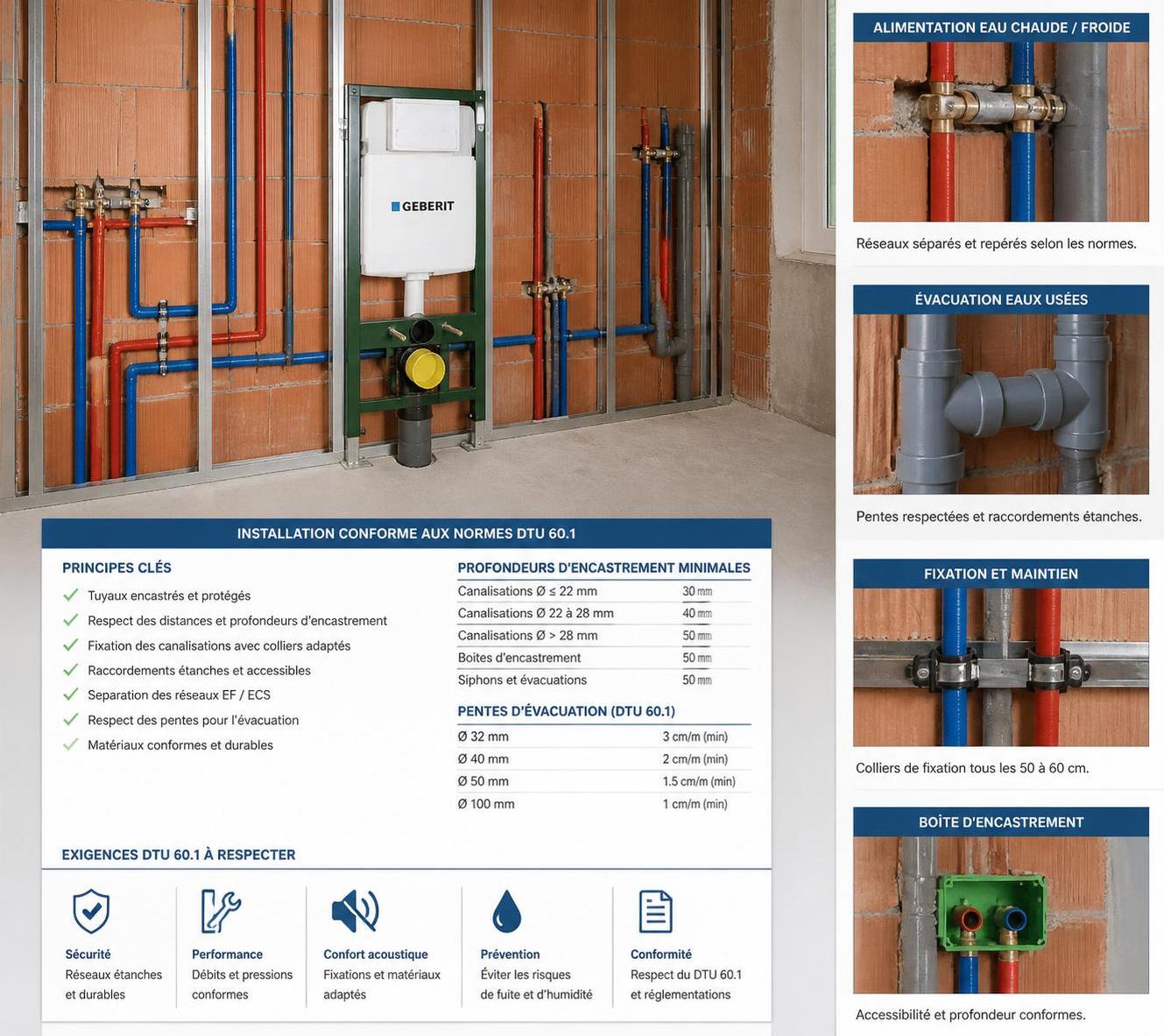

Les règles fondamentales du DTU 60.1 pour une incorporation plomberie sans faille
L’incorporation plomberie ne se limite pas à poser des tuyaux : c’est un processus technique strictement encadré par la norme DTU 60.1, qui s’impose pour tous les bâtiments résidentiels et tertiaires. Cette référence impose des prescriptions sur la distribution d’eau potable, l’évacuation des eaux usées, le dimensionnement des canalisations et les systèmes de raccordement. L’importance ici est d’assurer une hygiène irréprochable, une sécurité sanitaire sans compromis et la pérennité du réseau. Chaque étape doit respecter des critères précis, notamment concernant les diamètres minimaux et les pentes des canalisations pour garantir un écoulement fluide et éviter ainsi les ennuis courants tels que stagnations ou bruits parasites.
Le DTU 60.1 détaille aussi les matériaux compatibles : cuivre, PER, multicouche ou PVC pour l’évacuation. Utiliser des produits non conformes ou mal dimensionnés, c’est exposer l’installation à des dégâts prématurés ou à des risques fonctionnels majeurs.
Diamètres et pentes : des clés pour prévenir engorgements et reflux
Les diamètres nominatifs, exprimés en millimètres, sont spécifiquement définis selon l’appareil sanitaire raccordé. Par exemple, un lavabo ou bidet nécessite un DN minimum de 30 mm en entrée, tandis que l’évacuation d’un WC à chasse directe impose un canal d’au moins 80 mm, portant à 100 mm pour la partie horizontale, afin d’assurer le passage sans obstruction. La pente des canalisations doit être rigoureuse, entre 1 et 3 cm par mètre, pour favoriser un écoulement naturel des eaux usées. Respecter cette plage est crucial : en dessous, le risque de dépôts s’accroît, à l’inverse une pente trop forte accélère l’usure et produit des nuisances sonores.
Matériaux recommandés et compatibilité pour une plomberie durable
Le choix du matériau ne se discute pas à la légère. Le cuivre reste un standard pour sa robustesse et sa résistance à la corrosion, idéalement utilisé pour l’eau potable chaude et froide. Le PER, apprécié pour sa souplesse, simplifie la pose dans les espaces contraints mais exige un usage conforme aux pressions autorisées. Le PVC est incontournable dans l’évacuation, grâce à sa solidité face aux agressions chimiques et sa facilité d’installation.
Les raccords et composants doivent être certifiés, avec des marques reconnues telles que Nicoll ou Geberit pour garantir l’étanchéité dans la durée. Le principe directeur est clair : chaque composant doit non seulement répondre aux critères technique mais aussi offrir une accessibilité suffisante pour assurer une maintenance régulière et efficace.
Dimensionnement intelligent pour optimiser l’efficacité hydraulique
Déterminer le bon diamètre implique de prendre en compte le nombre d’appareils raccordés simultanément et leur débit d’eau. Une erreur fréquente est le sous-dimensionnement, qui génère pertes de pression et inconfort, ou le surdimensionnement, responsable de stagnations d’eau et de surcoûts inutiles. Pour la distribution d’eau froide, comptez généralement un diamètre entre 16 et 20 mm. En évacuation, il faudra des diamètres plus importants, culminant à 100 mm pour les WC. La ventilation des réseaux, indispensable pour éviter les pressions négatives, est assurée par des évents ou aérosystèmes installés en tête de colonne, prévenant ainsi tout dysfonctionnement lié aux siphons.
| Appareil | Diamètre intérieur minimal (mm) | Diamètre extérieur pratique (mm) | Pente recommandée (cm/m) |
|---|---|---|---|
| Lavabo, bidet | 30 | 32-40 | 1 à 3 |
| Évier, douche, urinoir | 33 | 40 | 1 à 3 |
| Baignoire (<1 m longueur) | 33 | 40 ou 50 | 1 à 3 |
| Baignoire (>1 m longueur) | 38 | 40 ou 50 | 1 à 3 |
| Lave-linge, lave-vaisselle | 33 | 40 | 1 à 3 |
| WC chasse siphonique | 60 (premier mètre horizontal) | 80, 90, 100 | 1 à 3 |
| WC chasse directe | 80 | 100 | 1 à 3 |
Organisation des réseaux et ventilation pour éviter les nuisances
Un réseau d’évacuation bien conçu sépare impérativement eaux grises et eaux vannes pour maintenir la qualité du système et faciliter le traitement en aval. La ventilation, souvent sous-estimée, joue un rôle de prévention capital : elle évite la formation de surpressions ou dépressions qui pourraient compromettre l’étanchéité des siphons et entraîner des remontées d’odeurs désagréables.
Les siphons doivent être installés de manière accessible, ce qui n’est pas un détail anodin. La maintenance régulière est la garantie d’une installation durable. Le choix entre réseau unitaire ou séparatif dépend des contraintes locales : les bâtiments neufs privilégient généralement le réseau séparatif pour une meilleure gestion environnementale.
| Type de réseau | Caractéristique principale | Utilisation | Contraintes |
|---|---|---|---|
| Réseau unitaire | Collecte eaux pluviales et usées par un seul collecteur | Bâtiments anciens ou zones à faible densité urbaine | Risques de surcharge lors de fortes pluies |
| Réseau séparatif | Deux collecteurs distincts pour eaux pluviales et eaux usées | Constructions récentes et zones à réglementation stricte | Nécessite un raccordement conforme et gestion adaptée |
Planification et préparation pour réussir toute incorporation plomberie
La réussite d’un chantier plomberie démarre bien avant la pose effective des tuyaux. Une phase préparatoire rigoureuse est indispensable, incluant un plan détaillé des besoins sanitaires et des contraintes structurelles du bâtiment. Cette étape permet non seulement d’ajuster le dimensionnement à la réalité du terrain mais aussi d’anticiper les évolutions futures, en prévoyant des points de raccordement supplémentaires.
Repérer les passages de gaines techniques et valider la conformité réglementaire locale évite des déconvenues majeures en cours de chantier. Cette vision globale est le socle d’une planification efficace pour un réseau fiable et sans surprise.
Techniques de pose et outils plomberie pour garantir la qualité
Les techniques varient selon les matériaux : brasage tendre à l’étain pour le cuivre, sertissage pour le PER. Chaque méthode requiert un savoir-faire précis et des outils adaptés. Par exemple, le sertissage mécanique permet une pose rapide et robuste, avec vérification visuelle de la bonne insertion avant compression. Le choix du bon outil garantit la fiabilité de l’assemblage et minimise les risques de fuite.
Installer des collecteurs de distribution accessibles, avec vannes individuelles, optimise la maintenance future. Il ne faut jamais sous-estimer cette étape qui conditionne la facilité d’intervention en cas de problème.
Tests, mise en service et maintenance pour éviter erreurs plomberie
Avant la mise en service, un test d’étanchéité aux normes NF EN 806-4 est impératif. Ce contrôle de pression, qui doit être documenté, confirme la solidité des connexions et détecte rapidement toute fuite. En cas de défaut, la réparation rapide est cruciale pour éviter des dégâts majeurs.
Par la suite, un rinçage approfondi, suivi d’une désinfection chimique, élimine particules et micro-organismes. Une maintenance régulière, incluant le contrôle des siphons, des ventilations et des matériaux, prolonge la durée de vie du réseau et prévient les mauvaises surprises. L’usage d’outils de diagnostic rend cette tâche plus fiable et plus économique.
- Établir un plan précis des besoins sanitaires pour un dimensionnement adapté.
- Respecter rigoureusement les diamètres et pentes recommandés pour éviter stagnations.
- Choisir des matériaux certifiés et compatibles avec l’usage et la pression du réseau.
- Utiliser des raccords fiables et des outils adaptés pour une pose sans faille.
- Programmer tests d’étanchéité et maintenance régulière pour garantir la pérennité.
Quelle est la pente idéale pour l’évacuation des eaux usées ?
La pente recommandée par la norme DTU 60.1 se situe entre 1 et 3 cm par mètre pour assurer un écoulement fluide sans stagnation ni usure prématurée.
Quels matériaux privilégier pour une installation durable ?
Les matériaux conformes incluent le cuivre pour sa durabilité, le PER pour la flexibilité, et le PVC pour l’évacuation, tous certifiés NF ou respectant les normes européennes.
Comment distinguer un réseau unitaire d’un réseau séparatif ?
Le réseau unitaire collecte ensemble eaux pluviales et usées dans un même collecteur, tandis que le séparatif les gère via deux canalisations distinctes, souvent imposé dans les constructions neuves.
Pourquoi la ventilation des canalisations est-elle cruciale ?
Elle empêche la formation de dépressions ou surpressions dans le système, ce qui protège les siphons de fuites et évite les remontées d’odeurs.
Quelles erreurs techniques éviter absolument ?
Il faut éviter sous-dimensionnement des tuyaux, pentes insuffisantes, choix de matériaux non certifiés, et inaccessibilité des siphons pour la maintenance.
